Хочется уже завершить эпопею с регуляторами оборотов на микросхеме
TDA1085, потому что в принципе всё уже отработано, проверено и нормально
работает. И не только у меня , но и у других специалистов и
радиолюбителей кто этим занимается.
Что касается питания самой микросхемы TDA1085 , то я по-прежнему считаю
лучшим и оптимальным вариантом питание с помощью трансформатора. Но я
не виноват в том что трансформатор стоимостью 1,5 $ в Китае у нас
превращается в 10$. Поэтому приходится выкручиваться и искать другие
варианты.
В предыдущем своём сообщении я рассказывал о резистивном питании схемы
управления, как это было рекомендовано в даташите на микросхему TDA1085.
Здесь используется резистор 6,8 Ком мощностью 5 Ватт. В общем эта схема
нормально работает, но есть одно но - резистор сильно греется. Поэтому я
отказался от такого решения. И с этим помогло конденсаторное питание -
такое питание используется в схеме с которой всё начиналось и которую
разместил у себя на сайте А. Шенрок.

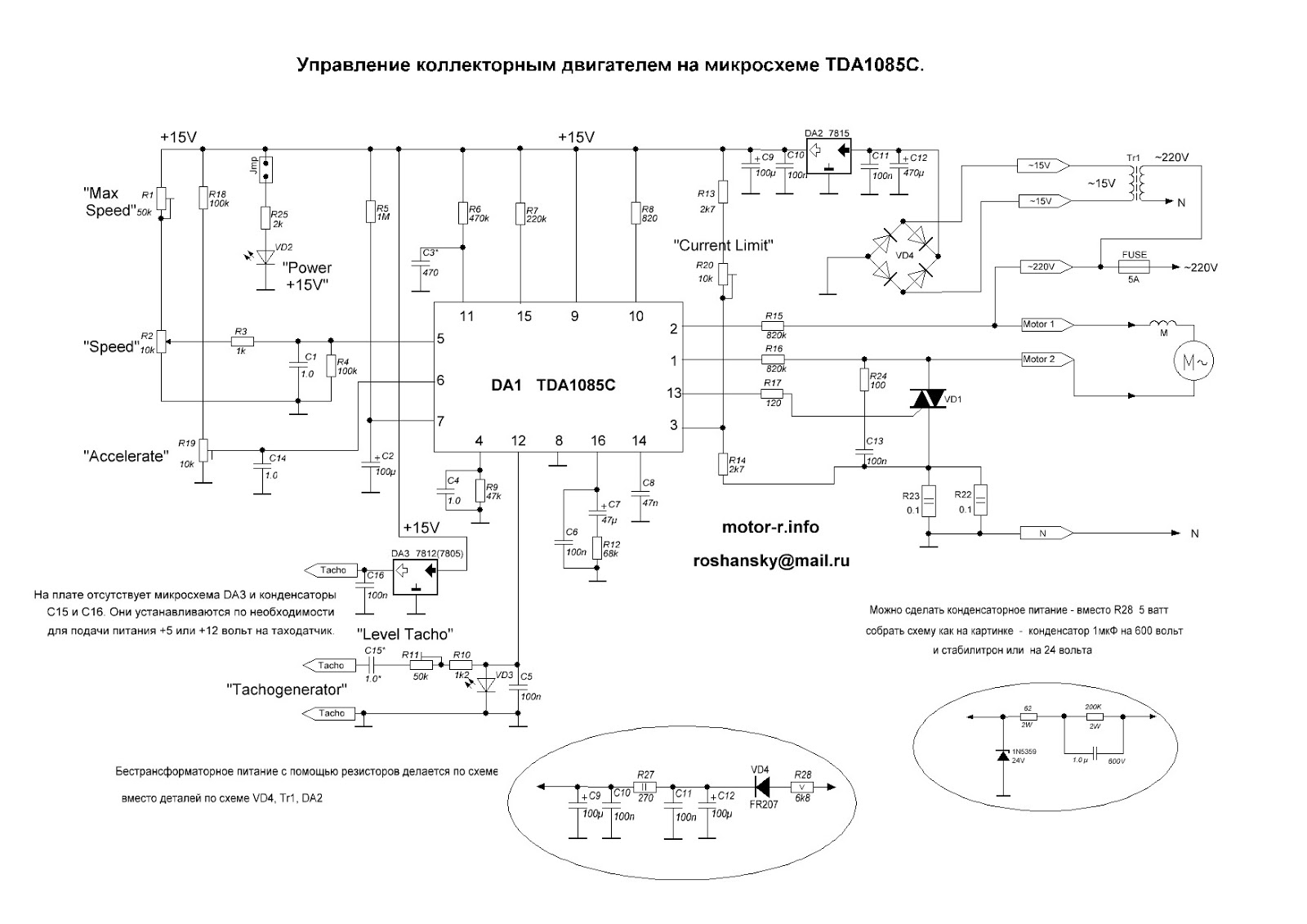

Этот переход на конденсаторное питание у меня получился просто - вместо
этого мощного резистора ставится цепочка , состоящая из стабилитрона на
24 вольта, конденсатора 1 мкФ и двух резисторов 200 Ком и 62 ома. Стабилитроны 1N5359 можно купить здесь.
Вот так была переделан самый простой регулятор.
И аналогично переделаны остальные платы с трансформаторным питанием.
Базовый регулятор -
И мощный вариант регулятора -
