Одним из основных недостатков регулятора оборотов на микросхеме TDA1085 является отсутствие гальванической развязки от питающей сети переменного тока 220 вольт. В результате все элементы схемы находятся под напряжением и создают угрозу безопасности пользователям. Я попытаюсь решить эту проблему последовательно.
В результате поиска нужных элементов меня заинтересовал оптрон H11F3M

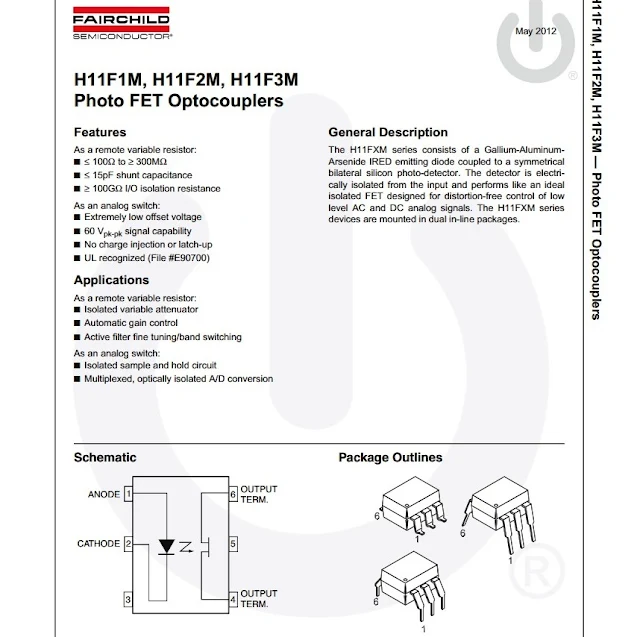

Полную документацию на оптрон H11F3M можно посмотреть здесь - H11F3M
Зависимость сопротивления выходного полевого транзистора от входного тока нелинейная. На первом этапе я решил сделать простую схему для проверки работы H11F3M вместе с регулятором оборотов Оптима. Дополнительно использовал блок питания на 5 вольт.
Видео о простой гальванической развязке регулятора Оптима -

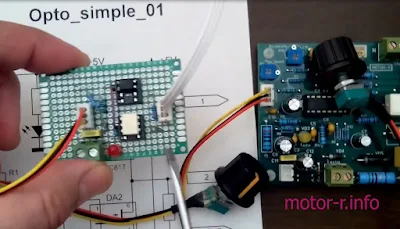

Нарисовал печатную плату в смд-исполнении , и спаял опытный образец. Проверил работу с регулятором Оптима и снял по этому поводу видео -
Ссылка для заказа платы гальванической развязки на сайте PCBWay.com
