Иногда
очень удобно использование педали для регулировки оборотов двигателя
вместо переменного резистора. На этой странице рассмотрим возможности
подключения педали к регулятору "Optima". Итак, сначала о самой
педали.
Принцип работы педали такой - внутри стоит аналоговый датчик Холла и
при нажатии на педаль изменяется выходное напряжение. Напряжение
питания - 5 вольт. Диапазон изменения выходного напряжения - при
отжатой педали на выходе 0.8 вольта, при нажатой педали - примерно 4.5
вольта. Ниже - характеристики данной педали.
Покупал педаль здесь - http://ali.pub/4m0ovp
На первом этапе сделаем подключение педали к регулятору Оптима с
использованием отдельного блока питания на 5 вольт, чтобы не вносить
никаких изменений в сам регулятор. Подключение - на схеме.
Снял видео на эту тему -

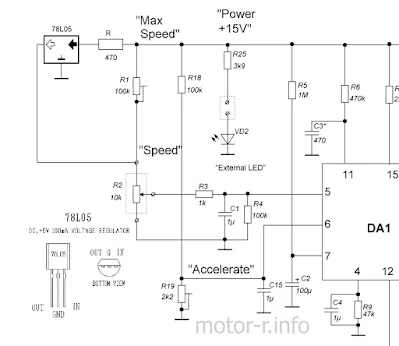

Следующий вариант подключения педали - без дополнительного блока питания с внесением изменений в схему регулятора Оптима.
Видео на эту тему -
Разработал и проверил работу новой платы регулятора Оптима, где
возможно одновременное подключение как переменного резистора, так и
педали с датчиком Холла. Они не мешают друг другу и позволяют
регулировать обороты двигателя как педалью , так и потенциометром. Я
назвал этот регулятор - "Optima_PP".
Принципиальная схема -
Схема подключения -
Снял видео на эту тему -
Ссылка для заказа такой платы на сайте PCBWay.com
