Для подключения коллекторного двигателя от стиральной машины к сети 220 вольт или к плате регулятора на микросхеме TDA1085 необходимо последовательно соединить обмотки ротора и статора двигателя.
Чтобы осуществить реверс коллекторного двигателя - надо механически поменять местами концы статорной обмотки двигателя. Для этой цели подойдёт обычный тумблер или переключатель с двумя секциями переключающих контактов. Главное чтобы он был рассчитан на необходимый ток. Если мощность нашего двигателя от стиральной машины примерно 500 Вт - то это ток с запасом 5 - 10 А.
Это самый простой способ реверса двигателя. Но у него есть один большой недостаток - отсутствие защиты от дурака. То есть чтобы нормально переключать реверс - нужно снижать обороты двигателя до нуля. В противном случае могут случатся различные неприятности.

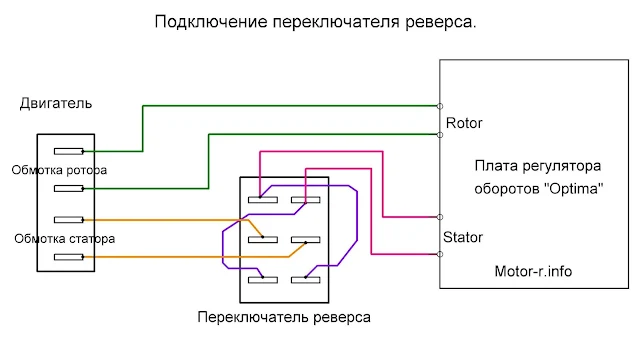

При использовании такого переключателя как на фото есть более наглядная схема подключения реверса на примере подключения к регулятору Оптима.
Снято видео о подключении переключателя реверса к регулятору Оптима - Реверс? Это очень просто!
