Заказ плат в Китае

  В Китае можно не только купить готовые товары, но и заказать и приобрести всё для своих проектов. В частности , можно заказать и изготовить печатные платы. Попробую коротко описать последовательность действий для этого. Я заказываю печатные платы на сайте http://www.pcbway.com/       , ещё у них есть магазин на АлиЭкспресс.

1. Для того чтобы заказать изготовление печатной платы, надо , во-первых нарисовать её любой профессиональной или любительской программой. Лично я для разводки печатных плат пользуюсь  радиолюбительской программой SprintLayOut ( версии 5.0 или 6.0 ). У меня нет задачи научить всех желающих как пользоваться этой программой. В интернете полно обучающей информации по работе в SprintLayOut.

2. После разводки своей печатной платы для заказа изготовления вам  нужно получить Gerber-файл и Excellon-файл (это файл сверловки).



Это легко сделать , как видно на картинке, файл - экспорт - формат Gerber или формат Excellon. Потом эти все файлы архивировать.

3. Существует огромное количество  фирм, которые предлагают свои услуги по изготовлению плат. Вы сами можете в этом убедится в интернете. Я заказываю печатные платы на сайте http://www.pcbway.com    , ещё у них есть магазин на АлиЭкспресс.

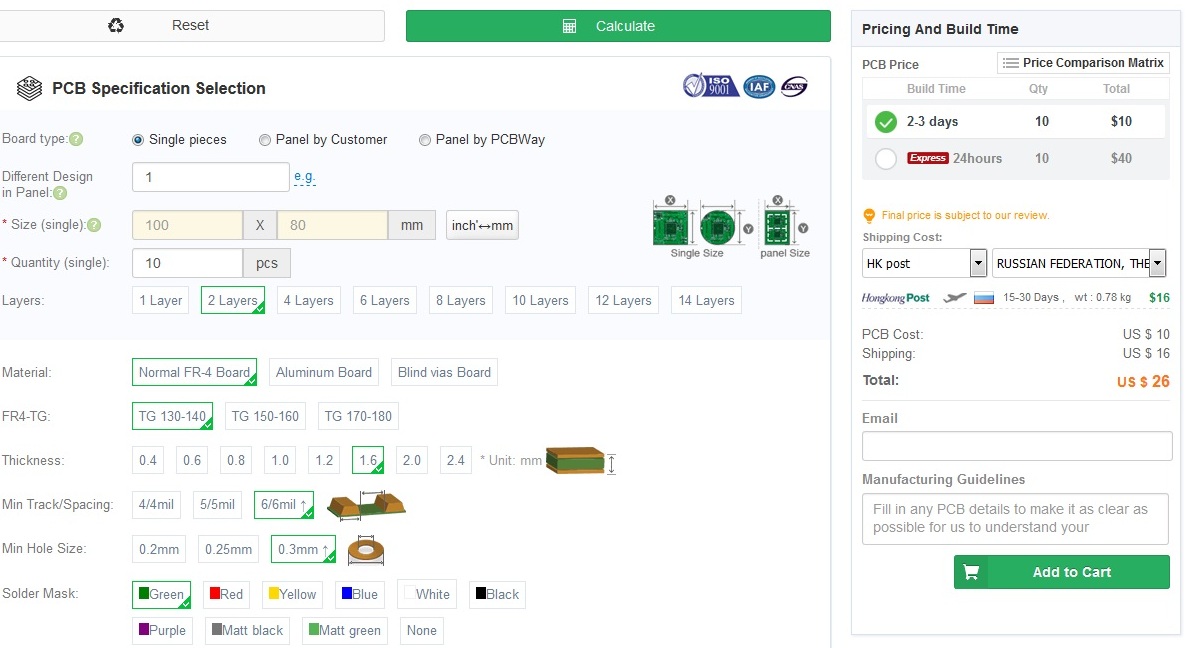

   Для начала надо просто зарегистрироваться на pcbway.com. Потом здесь есть очень удобная функция онлайн калькуляции стоимости изготовления печатных плат.    Обычно я выбираю практически все пункты по-умолчанию.



   Например,  моя плата размером 80 mm  на 100 mm  в количестве 10 штук. Её стоимость получается US $10 с учётом их акций  и доставка в Беларусь ( или Россию) почтой Гонконга $16. Всего получается $ 26 за изготовление плат с доставкой.

  Небольшое дополнение на  01.12.2017 г. -  стоимость 10 печатных плат  размером меньше чем 10 на 10 см составляет уже давно ровно 5$ , а также добавились более дешёвые виды доставки - например China Post. С учётом этого  описанный выше заказ будет стоить 12-15 $  вместо 26$.



   После определения стоимости делаем заказ и высылаем им свой архивированный файл( Gerber и сверловка) , он проверяется на ошибки и если всё нормально принимается к исполнению. Потом мы оплачиваем заказ в платёжной системе PayPal  и ждём его выполнения. Платы изготавливают в течении 2-3 дней и высылают вам.  Весь технологический процесс изготовления печатных плат по времени можно контролировать у себя в кабинете.

   Из приятных вещей  можно отметить  бонус 5 $  за регистрацию, который потом можно будет использовать. Также в своём кабинете можно размещать  различные проекты и участвовать в обсуждении проектов других участников. И ещё многое многое другое.

      В целом можно сделать вывод что PCBWay - это достойная кампания, которая делает качественные и недорогие печатные платы. Ниже на фото вы увидите недавно полученные мною печатные платы, качество их превосходное :

   Из приятных мелочей можно отметить что  также в посылке мне прислали ручку и бумажные стикеры с логотипом  PCBWay.

Все свои платы далее буду выкладывать на сайте производителя печатных плат PCBWay.

Любой желающий может заказать изготовление этих плат .  Информация  о всех регуляторах находится на странице сайта - http://www.motor-r.blogspot.com/p/blog-page_12.html
