Схемы регуляторов на TDA1085C


На сегодня (июнь 2020 года) самые новые и актуальные регуляторы на микросхеме TDA1085

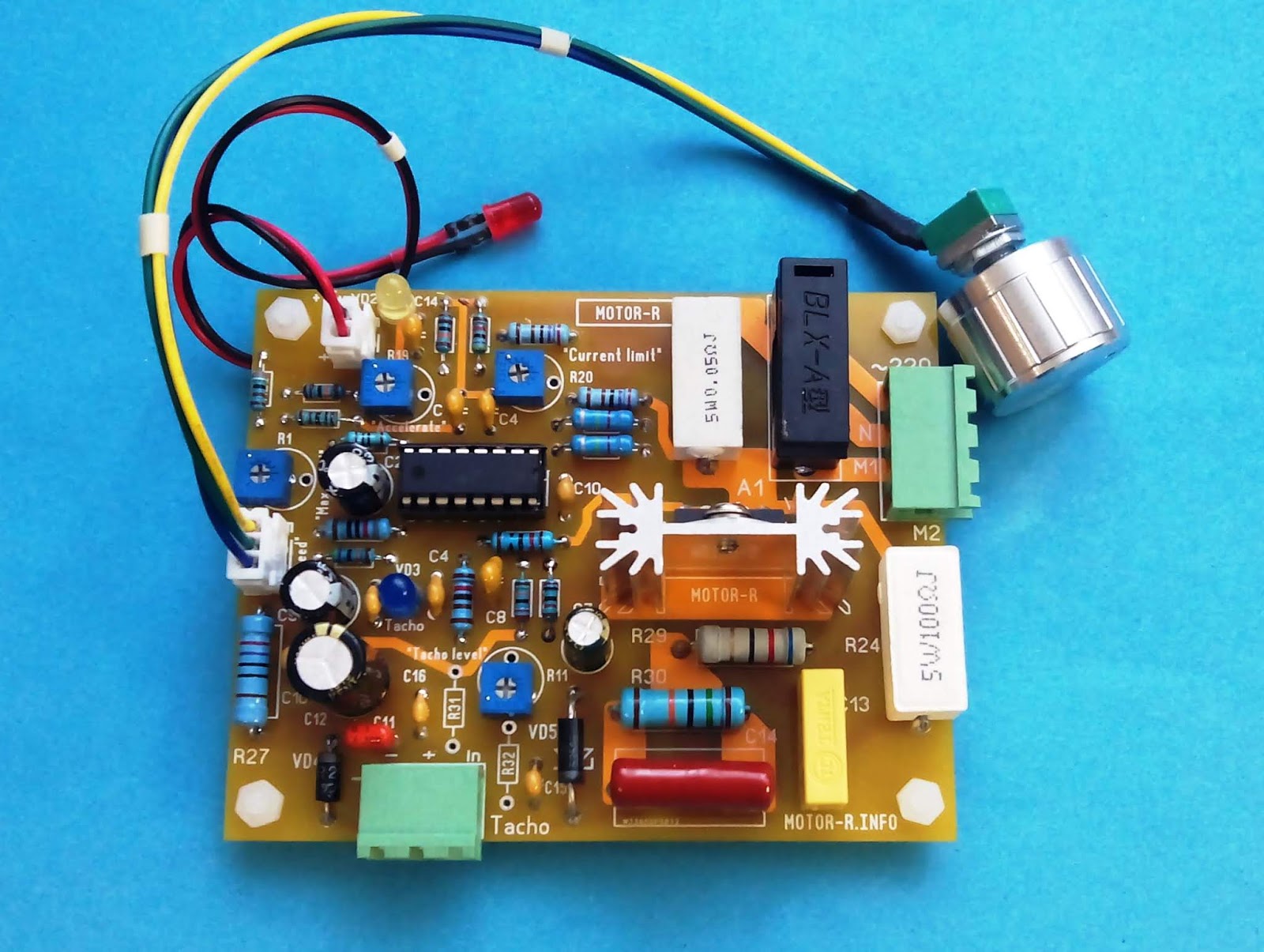

 1. Регулятор оборотов "Optima"


  Страничка в блоге  -  Регулятор "Optima" на микросхеме TDA1085

2. Новый мощный регулятор на TDA1085 c конденсаторным питанием.


Страничка в блоге - Новый мощный регулятор на TDA1085

3. Базовый регулятор на микросхеме TDA1085 с конденсаторным питанием.




Далее ниже рассмотрены регуляторы , которые  были актуальны 3 года назад.

Принципиальная  схема 1 вариант (простой):

Принципиальная схема 2 вариант ( полный ):


  Схемы здесь стандартные, более простая и более сложная. В отличие от рекомендованной схемы у меня изменена схема низковольтного питания микросхемы TDA1085C. Я использовал маломощный развязывающий трансформатор 15 - 20 вольт , напряжение которого выпрямляется диодным мостом  и стабилизируется микросхемой 7815. Если будет время - опишу более подробно принципиальную схему регулятора.
    А пока заказаны заводские печатные платы, жду их изготовления  -  потом продолжу. Многие спрашивают где я заказываю печатные платы. Отвечаю. Печатные платы изготовлены в Китае . Если будет время, в блоге более подробно расскажу как заказывать изготовление плат.

  Купить микросхемы TDA1085 можно здесь.  Купить симисторы BTA41 можно здесь.
